智慧建築設計方案







前言



物聯網時代來臨， 徹底對人類生活產生了重大改變, 人手一機變成理所當然, 智慧城市智慧建築也變成理所當然, 智能化迅速擴展創新無所不在稍不留意就可能被時代淹沒。物聯網重新定義了現代建築的軟體機能, 物聯網科技提供了建築智能化的方便性和可擴展性, IOT設備只要就近入網就能夠形成物物相連與物物關聯的生態系統, 進而藉由CMS邏輯編程而達到安全安心節能明快的智慧建築動態運作機制, 或稱為系統的智能(AI)化。







設計理念



物聯網(IOT)又稱網路上的東西，或稱具備網路通訊能力的東西。把很多網路上的東西整合起來相互關聯才能稱得上智能化。

物聯網+ (IOT+)是積佳智能化系統設計的核心理念，把很多物聯網設備透過網路科技整合起來形成生態系統, 再賦予智能邏輯組織成智慧建築，智慧社區，智慧酒店, 以及智能家居等多形式的應用。



服務: 積佳科技, 雲端對講, 物聯網智能化, 智慧家庭, 門禁對講, 緊急對講, sip對講機, 網路型對講機系統, TUTK P2P, 智能家居, APP門禁對講, APP雲對講, 社區對講機app, QR code門禁, 社區對講機免拉線。

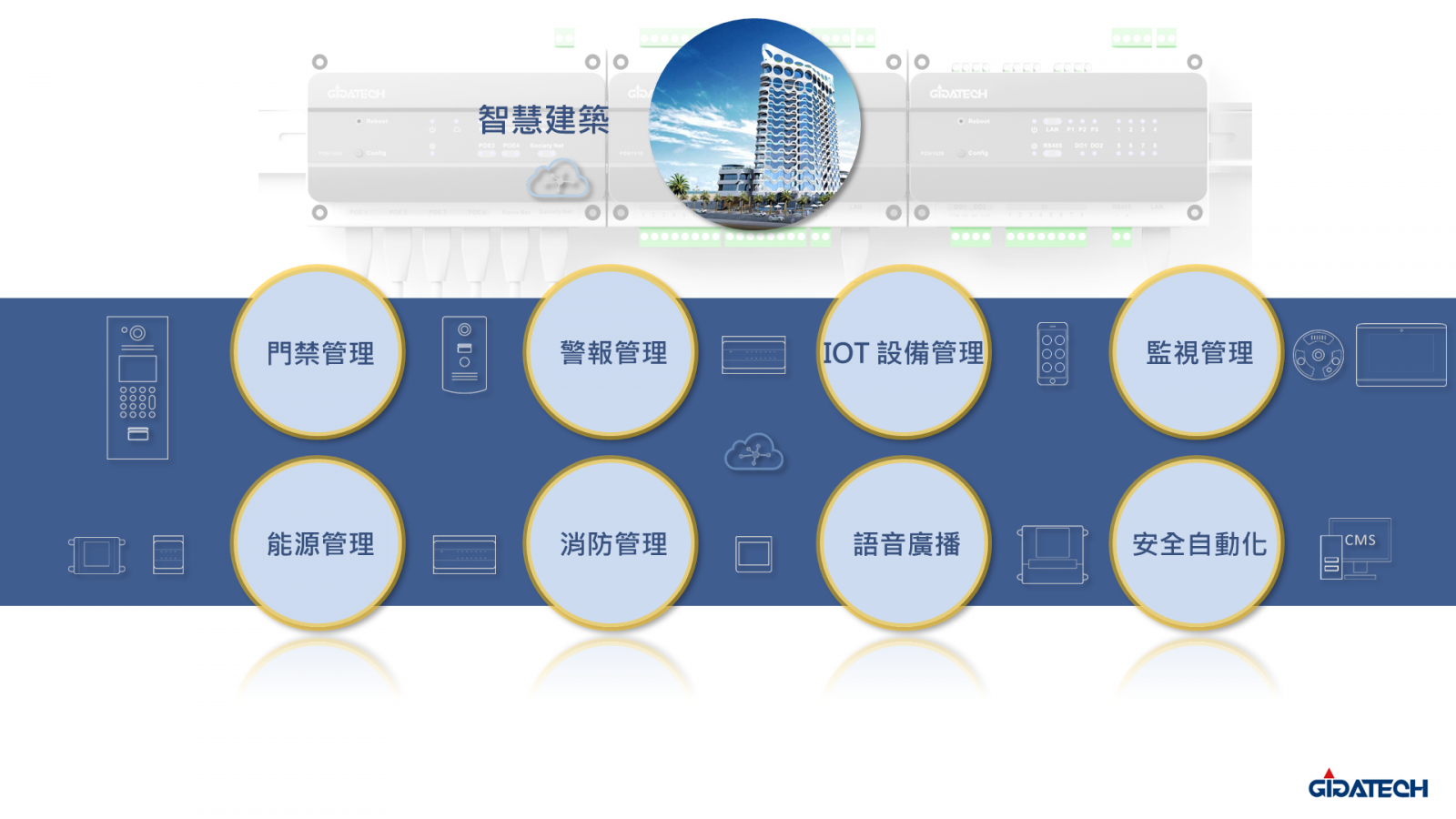

智慧建築

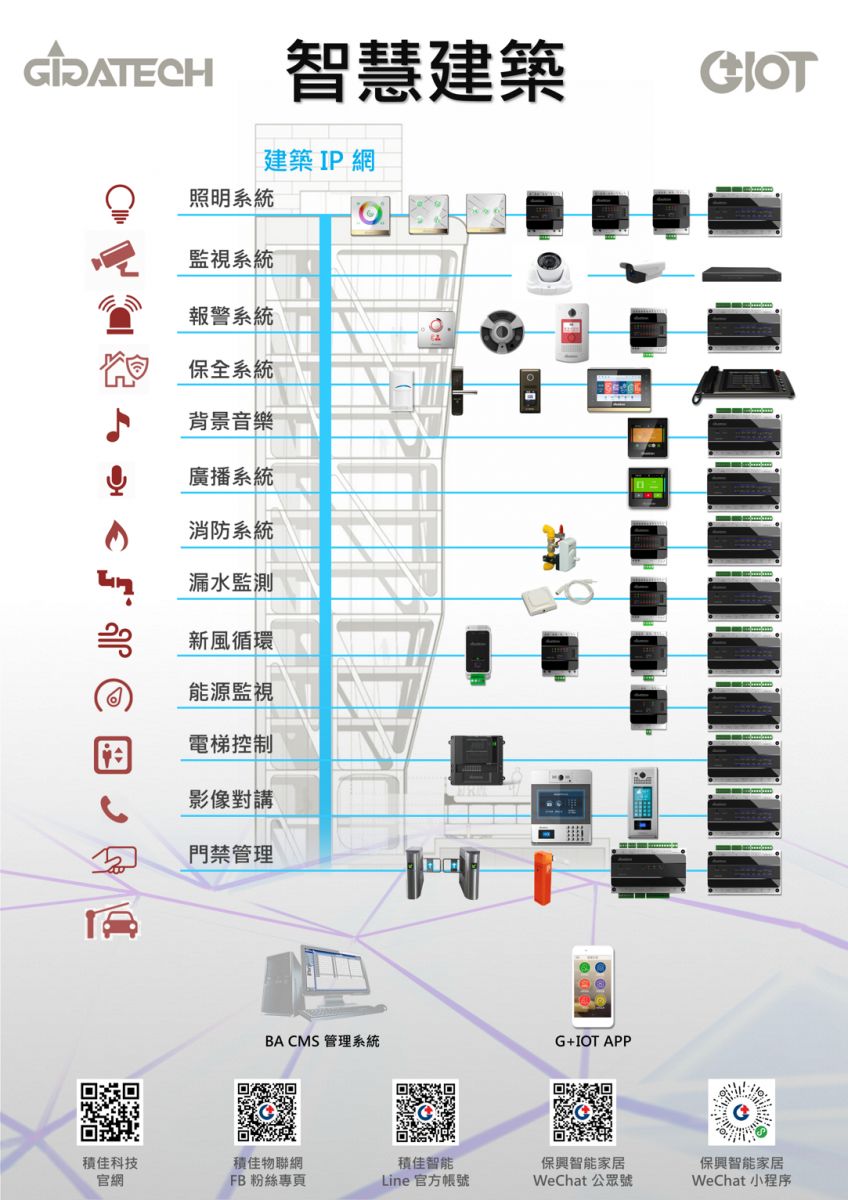

本系統設計不包含CCTV監控及NVR錄影系統, 但是可以互相為用. 本系統主要以IOT的方式整合及擴展 門禁, 電梯, 停車場, 安防, 照明, 新風, 空調, 影像對講, 緊急求救, 廣播音響, 環境偵測, 機電監控, 能源監控… 形成相互關連相互為用的智能生態系統. 以下是積佳的相應設計方案。







1. 門禁相關

本建築規劃採用Mifare卡的一卡通門禁管理，所有出入口包括建築物入口，各獨立區域入口, 地下停車場，電梯，車道, 機房安裝帶門禁功能的影像對講機, 除了門禁功能還有門狀態偵測, 必要時可以呼叫管理人員影像對講及取得協助。
從CMS可以對大樓人員，訪客，工作人員的不同通行路徑授權發卡，包含時效管理， 黑名單白名單警示名單以及卡片繳回或遺失管理。
卡片識別運作可以離線或聯網工作，能夠與電梯層位控制連動，與包裹郵件通知連動。刷卡記錄在系統至少保留1年，必要時將紀錄複製到工作軟件做篩選分析。



• 卡片發放採用符合建築物空間識別的編碼結構, 方便空間區塊識別的邏輯管理.
• 當某些場所採用他牌特殊的門禁讀卡或感應系統設計時，應該將該特殊系統的識別轉成 wiegand通訊進入門禁控制器，納入一卡通的識別管理。    當採用他牌自動信報箱時，當改裝使用本系統讀卡設備，以符合一卡通原則。
• 當採用他牌人閘機械門禁時，當改裝使用本系統讀卡設備，以符合一卡通原則。
• 車道門禁若採用遙控器與本系統無關，如果用eTAG或車牌辨識則建議將識別結果提供Wiegand或Ethernet給CMS記錄管理。



2. 電梯相關

電梯連動可以選擇在區間入口門口機開門的當下，或改在電梯車廂內配合車廂改裝門禁對講設備進行控制。



3. 停車場相關

除了監控錄像進出門禁管制, 停車場還需要一氧化碳偵測排風, 定時排風, 自動照明, 緊急求救對講, PIR偵測攝影機等安全相關配套。



4. 安防相關

建築物出入口及機房要地依安全顧慮及不同時段以磁簧, 照明開關, PIR當作偵測器, 可分別設定為警戒模式, 警示模式, 以及開放模式切換。



5. 照明相關

照明可以改成情境化和智能化而不是很多的單點開關面板. 依需要, 私領域可以設定為無人, 上班, 迎賓, 午休等模式, 並且可以與空調及安防連動. 公共空間也可以模式化方便依時間排程或管理人員就近及遠程操作。



6. 新風相關

新風運行可以根據時間排程, 更重要的要根據環境偵測. 包括室內外的空氣品質條件。



7. 空調相關

空調與能源息息相關, 除了開關機及溫度設定, 還要能夠與環境偵測和門窗狀態連動確保能源有效使用. 管理中心CMS必須要能夠隨時知道空調運行狀態及能源使用狀態。



8. 影像對講

影像對講是最安全有效的動態門禁之一可以過濾訪客以及遠程遙控開門. 除了攝影機和NVR獨立運作, 任何地方的影像對講用的螢幕也可以用來實時監看每支攝影機影像, 分擔電視牆功能。



9. 緊急求救

洗手間, 樓梯間, 電梯, 停車場, 甚至建築物周邊都可以安裝緊急壓扣連動影像對講通訊直通管理中心並且錄音錄影, 能夠有效反應緊急狀況提高安全防護能力。



10. 廣播音響

除了消防緊急廣播系統, 建築物依功能需要可能需要尋人廣播, 事務通告, 背景音樂, 應景公告等功能, 在IOT的通訊技術上只要很少成本就可以彈性的在有網路的必要位置配置解碼器以及喇吧, 中心可以透過CMS做單點, 群組, 或全區的語音及音樂推送。



11. 環境偵測

智能化就是因為所以的邏輯編程, 環境偵測屬於因為的條件輸入. PIR, 磁簧開關, 照明開關, 瓦斯, 煙霧, 溫濕度, 空氣品質, 用電上限, …等 加上時段因素, 都可能對安防和自動控制依照CMS編程產生關連作用。



12. 機電監控

建築物必要機電舉凡消防, 給排氣, 給排水, 用電, 及特殊設備如廚餘, 雨水, 太陽能板, 中央空調, 中央熱水, … 系統的機電系統狀態監控。



13. 能源監控

重要機電獨立電盤的用電監視很重要, 循環運作中有固定的用電準位, 任何的用電異常都可能是非正常使用或故障前的警訊。



14. 多媒體管理

從CMS可以推送多媒體影片到網路上有螢幕的設備, 例如門口機和室內機的螢幕. 也可以將多媒體影片推送到客製的網路大型螢幕作為廣告及宣傳的目的。



15. 視訊監控

IP攝影機以及NVR 24小時錄影. 攝影機實時畫面可以被影像對講的螢幕以及手機APP螢幕隨時監看。









監控中心與IOT智能連網設備

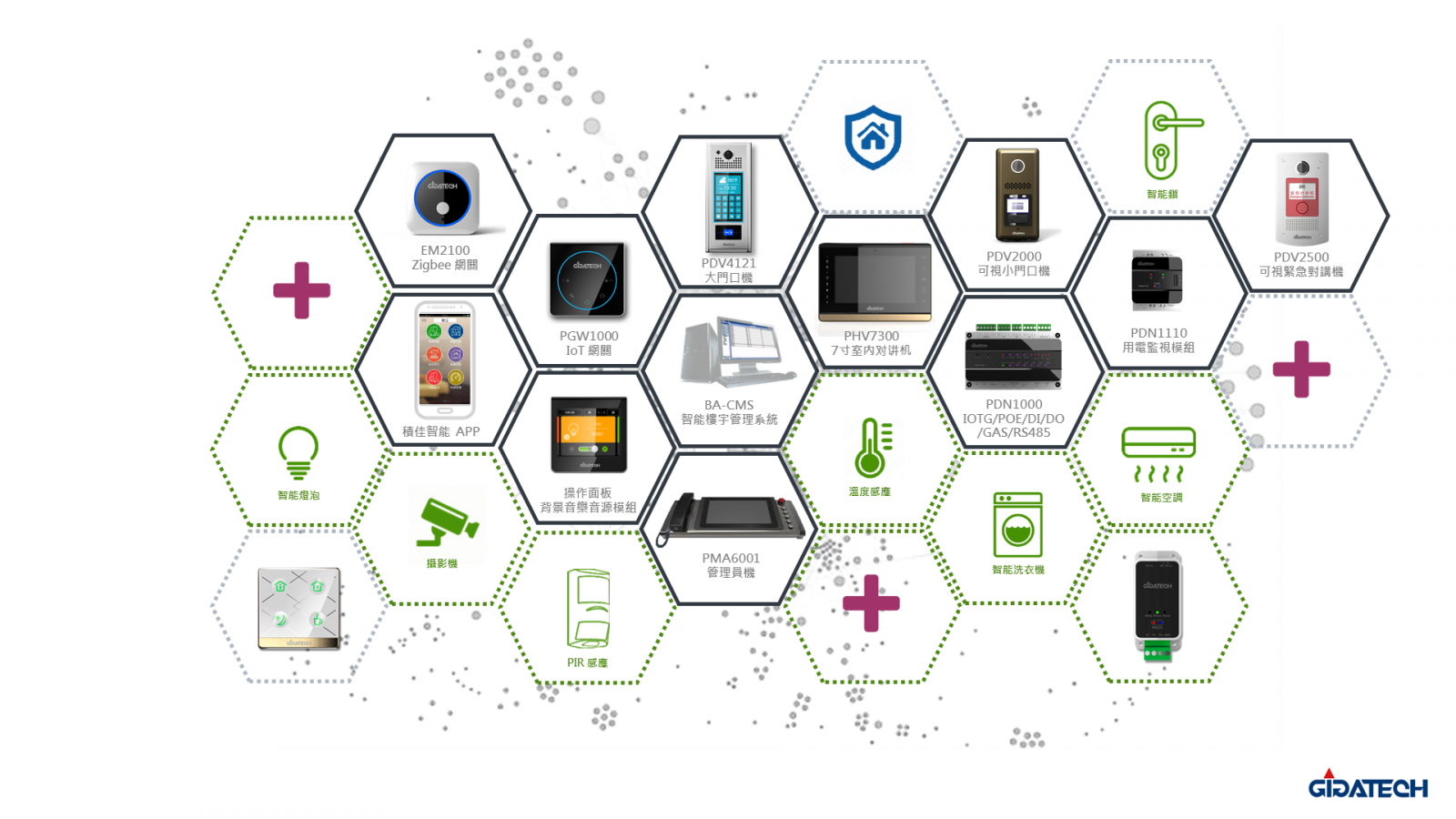

除了監控攝影機軟硬件, 監控中心還配置CMS智能管理系統, 在網路環境下透過CMS與連網設備進行通訊. 通訊設備的各種不同的連接介面再往下與終端的控制點與偵測點連接, 形成生態系統. 控制點和偵測點依照屬性別, 我們稱之為物件, 這些物件可以是空調, 照明, 調光, 電力偵測, 設備警報, 空氣品質, PIR, … CMS可以充分掌握設備的聯網狀態, 終端的物件入網狀態, 進行點到點的參數設定, 模組軟件更新, 以及最重要的物件間的邏輯編程。

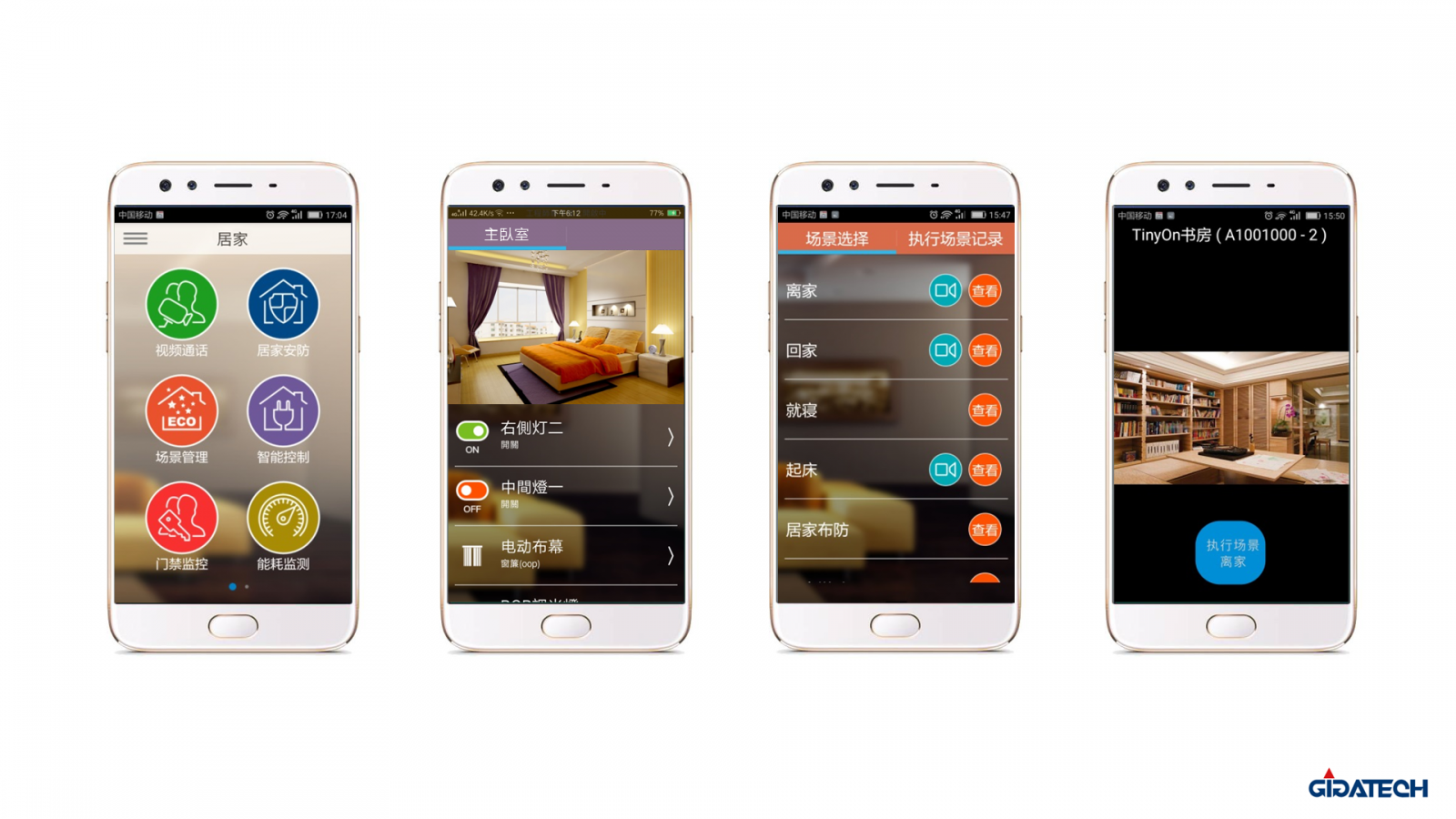

除了建築物內區網的連線監控, 監控中心申請ADSL與外網連接可以將監控能力從監控中心擴展到手機APP, 主管及管理人員可以在走動的情況下隨時監看必要攝影機畫面, 得到CMS發出的即時警報, 可以APP與中心雲對講, 也可以做出遠程控制操作. 遠程APP系統有權限管理功能，可彈性限制不同使用者權限, 重要功能操作如控制, 開鎖, 警報解除等, 都會將操作者名稱操作時間作成記錄。APP在多人使用下其顯示設備狀態都能夠保持同步。系統管理員能對使用者權限, 情境編輯，排程規劃，連動編輯，手機遺失備份等進行管理。







服務: 積佳科技, 雲端對講, 物聯網智能化, 智慧家庭, 門禁對講, 緊急對講, TUTK P2P, 智能家居, APP門禁對講, APP雲對講, 社區對講機app, QR code門禁, 社區對講機免拉線。

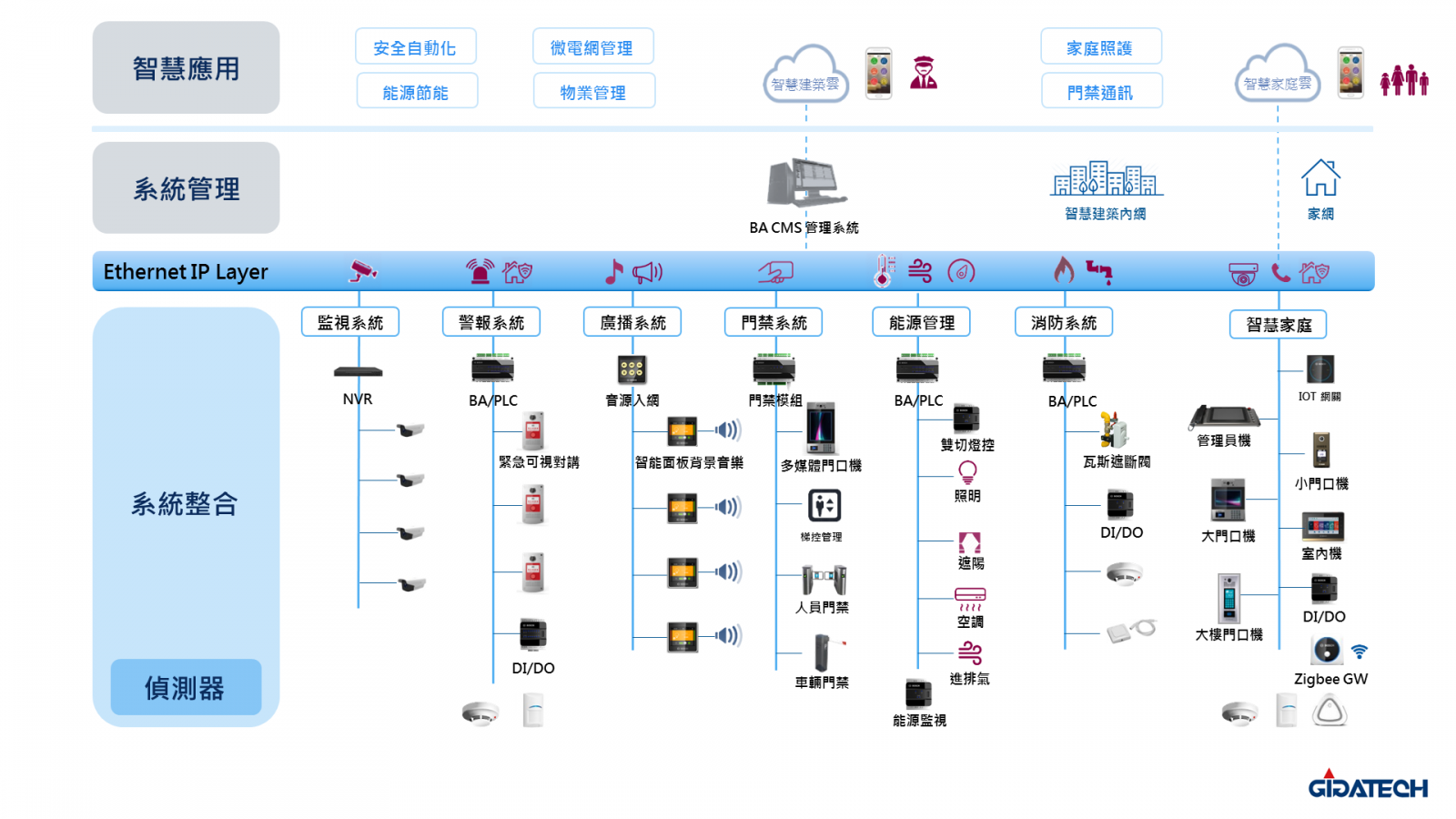

智慧建築系統架構
